圧着接続端子
圧着接続端子は、シンプルでスマートに配線コードを接続できる端子です。
正しく圧着することで、確実に簡単に配線コードを接続することができます。
主に着脱の必要がない部分に使用します。
圧着接続端子
ポチップ
電工ペンチ
圧着接続端子の圧着には、必ず電工ペンチを使用してください。
\ How to・基礎知識 /
電装品取り付け・配線作業の必需品
配線コードを準備する
使用する配線コード
電工ペンチ先端にあるワイヤーカッターを使い、必要な長さの配線コードをカットします。
配線コードの先端から5㎜程度の被覆をむきます。

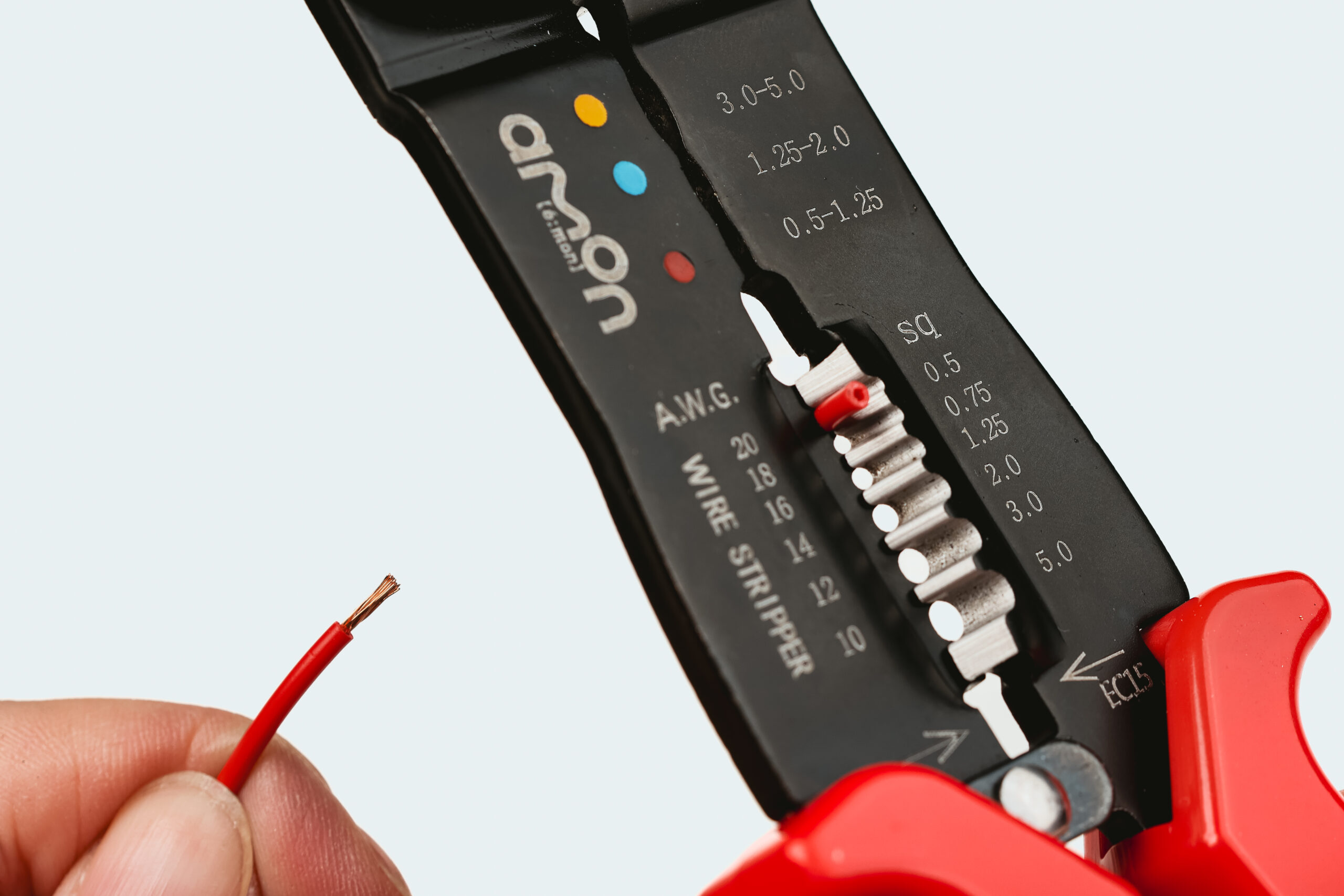

電工ペンチのワイヤーストリッパー0.5sqを使って、被覆を取り芯線を出します。

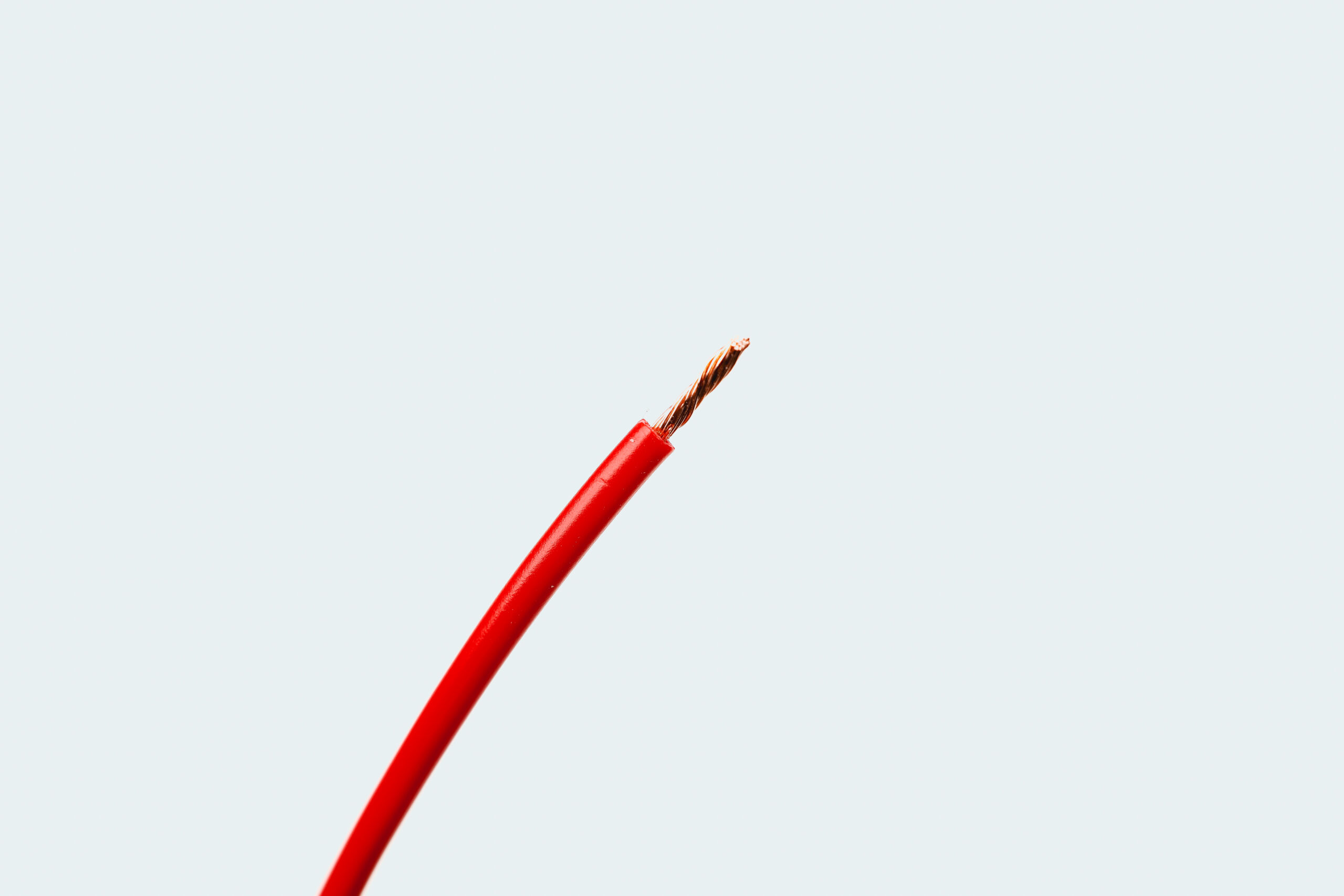

端子をセットしやすいように、芯線の部分を軽くねじってまとめます。
収縮チューブを通す

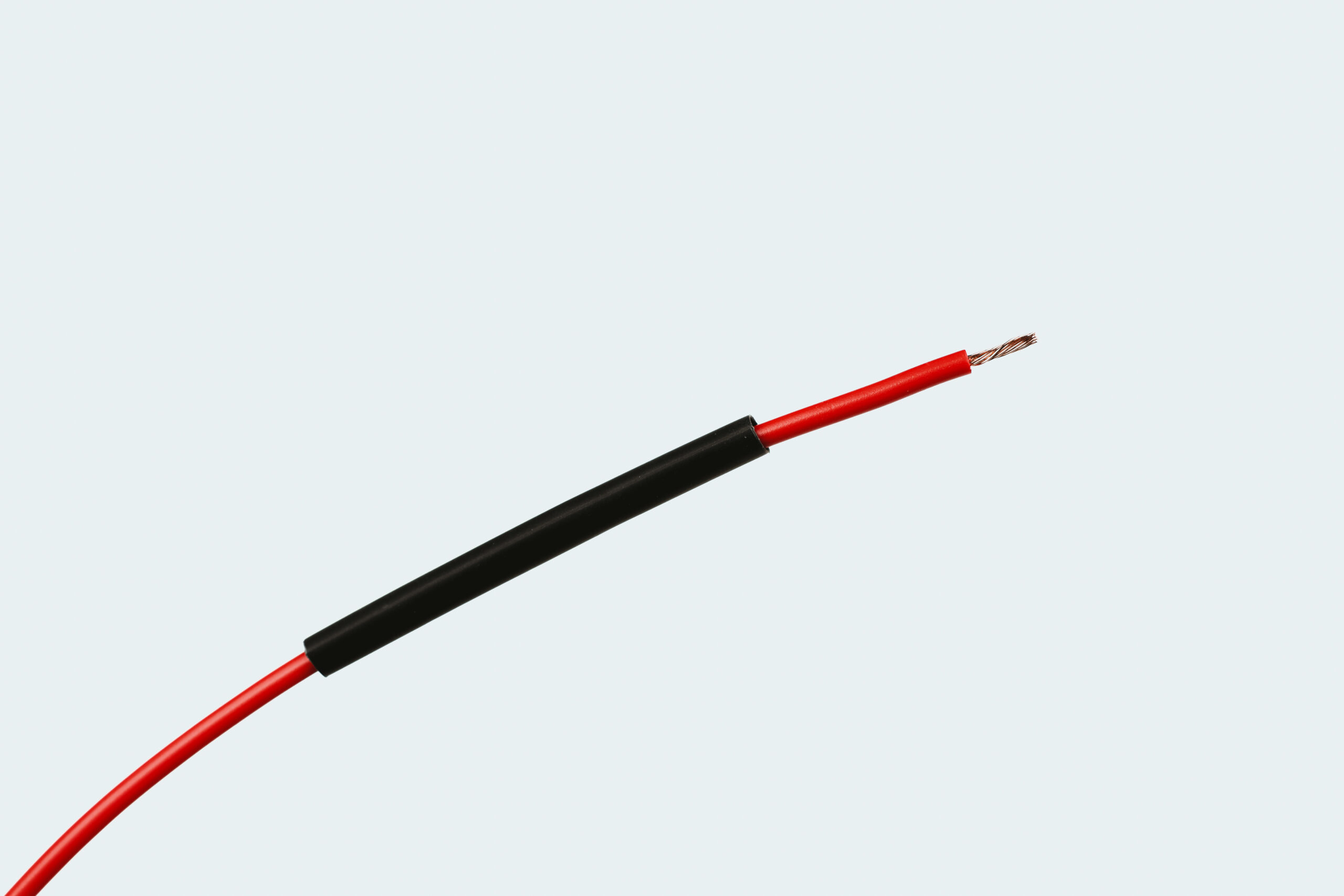

配線コードに収縮チューブを通します。
端子の両側をかしめた後では収縮チューブは入りません。
端子をセットする

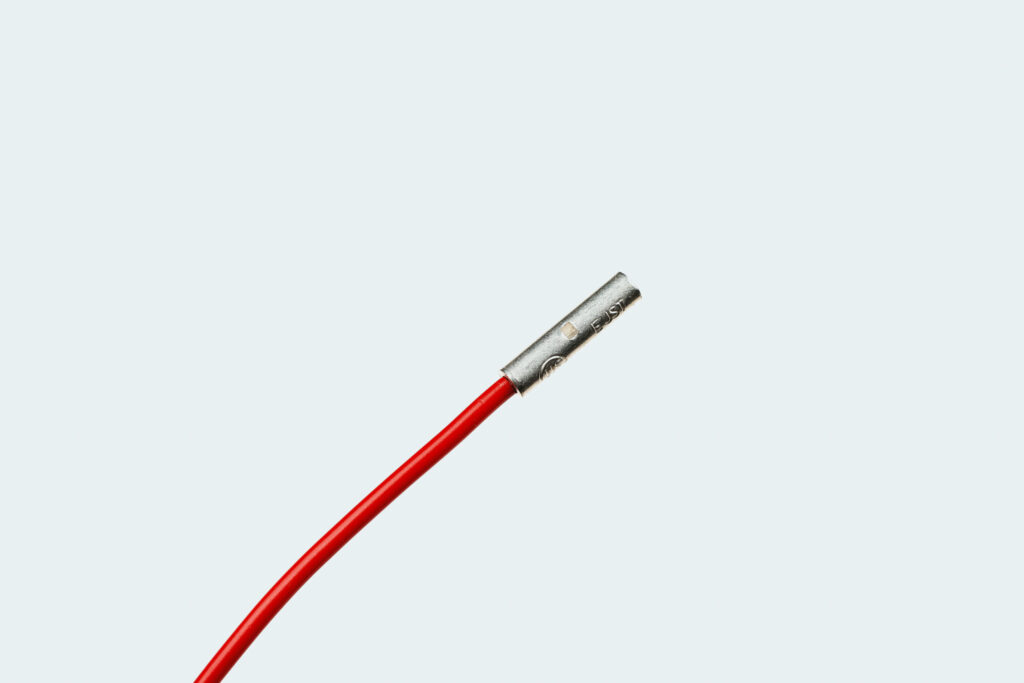

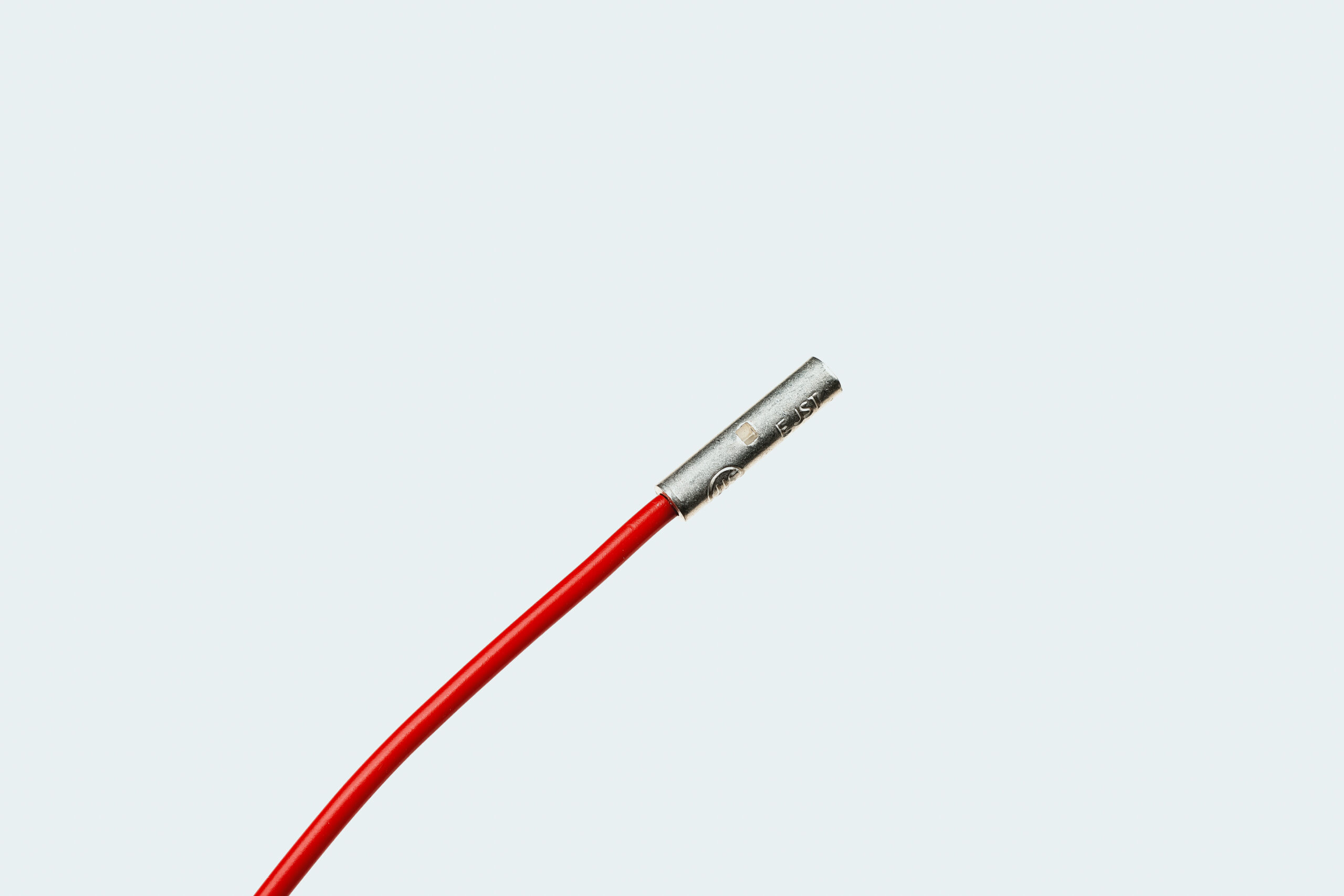

圧着接続端子の片側に、配線コードの芯線部分を差し込み、真ん中のくぼみにあたるようセットします。
端子から、芯線がはみ出さないようのに注意します。
端子をかしめる

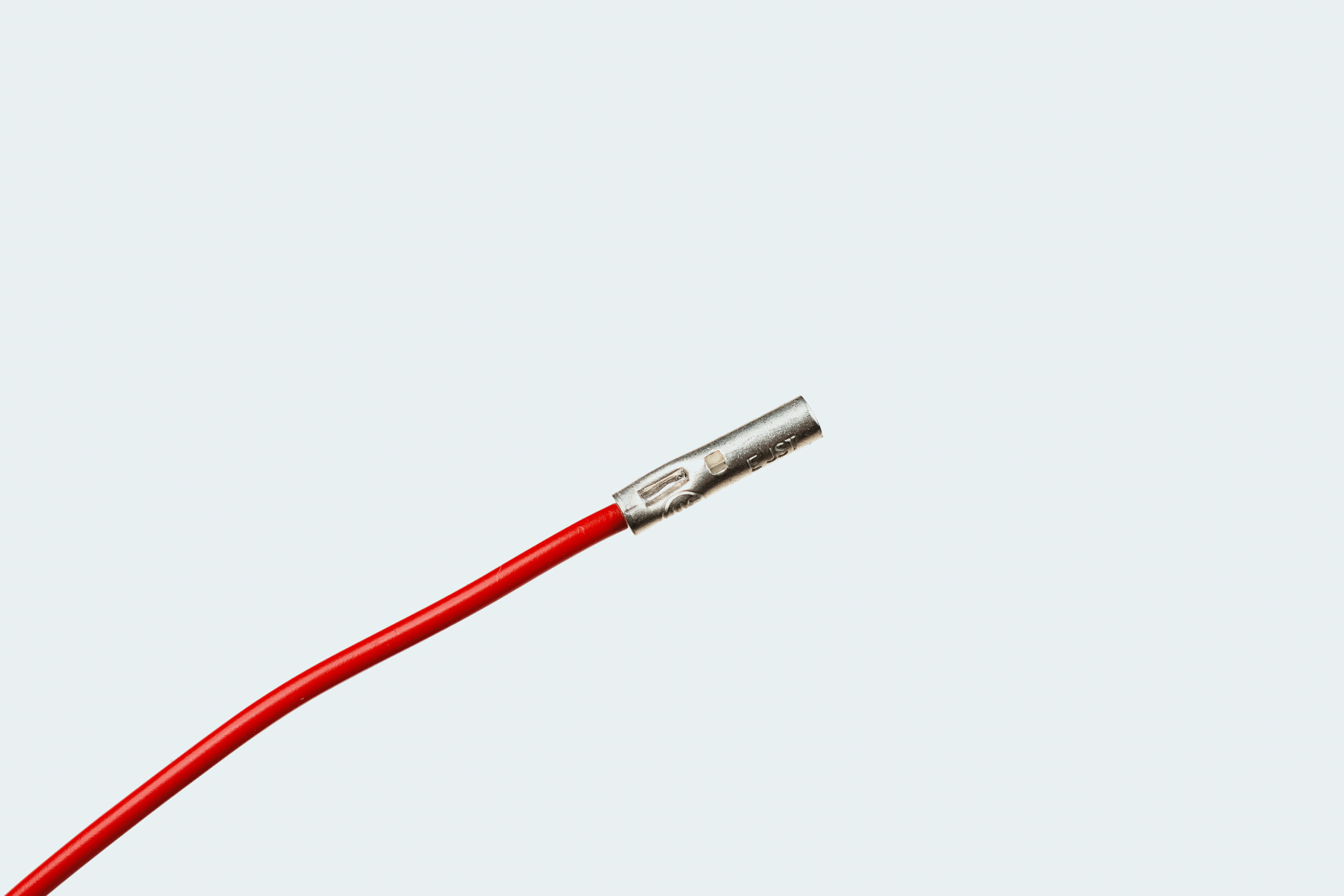

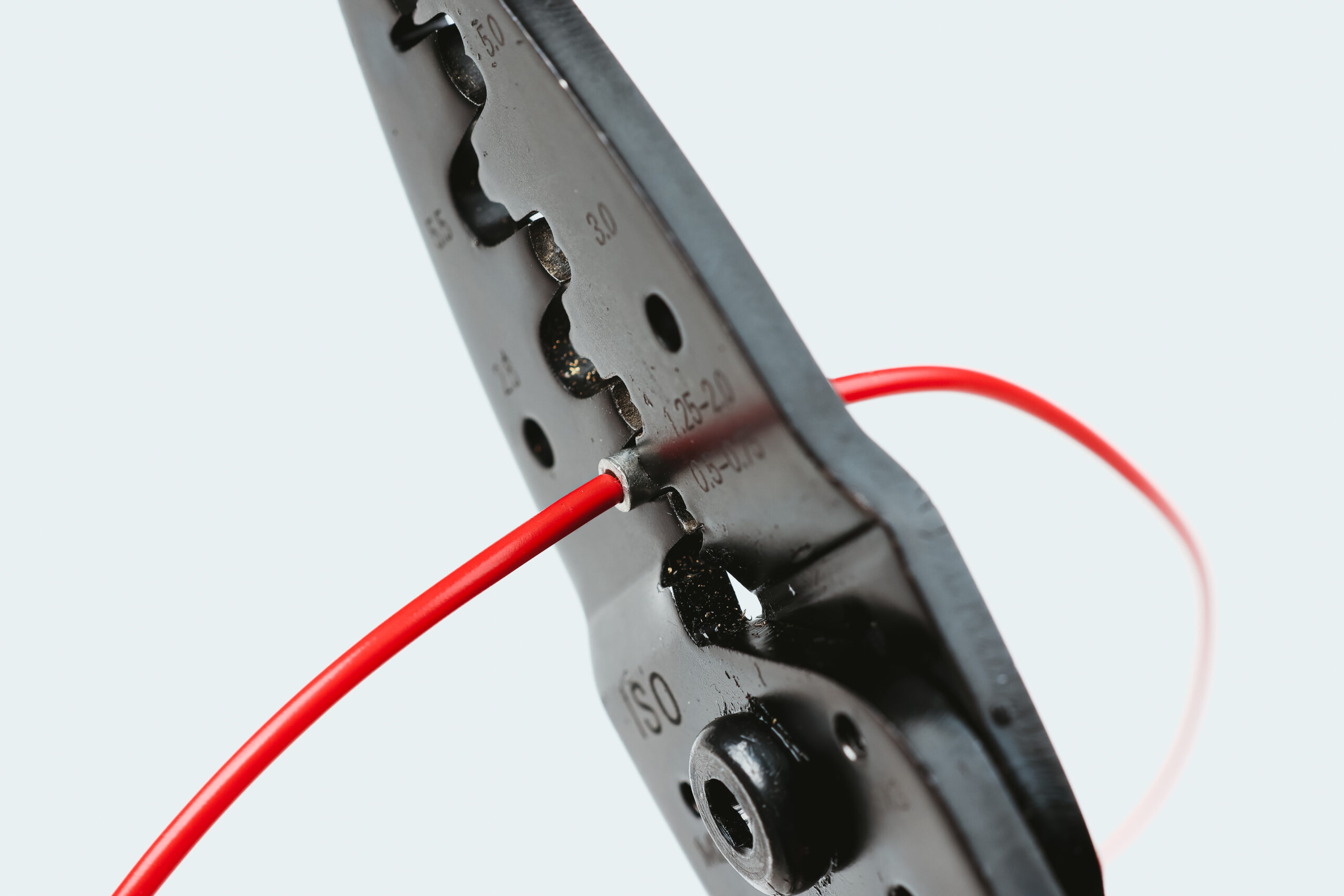

電工ペンチ【圧着端子の圧着】で、芯線に端子を潰すようにかしめます。
配線コードと同じサイズの0.5sqの圧着穴を使い片側を圧着します。
もう片方の端子穴に、接続したい配線コードをセットし、同様手順で圧着します。

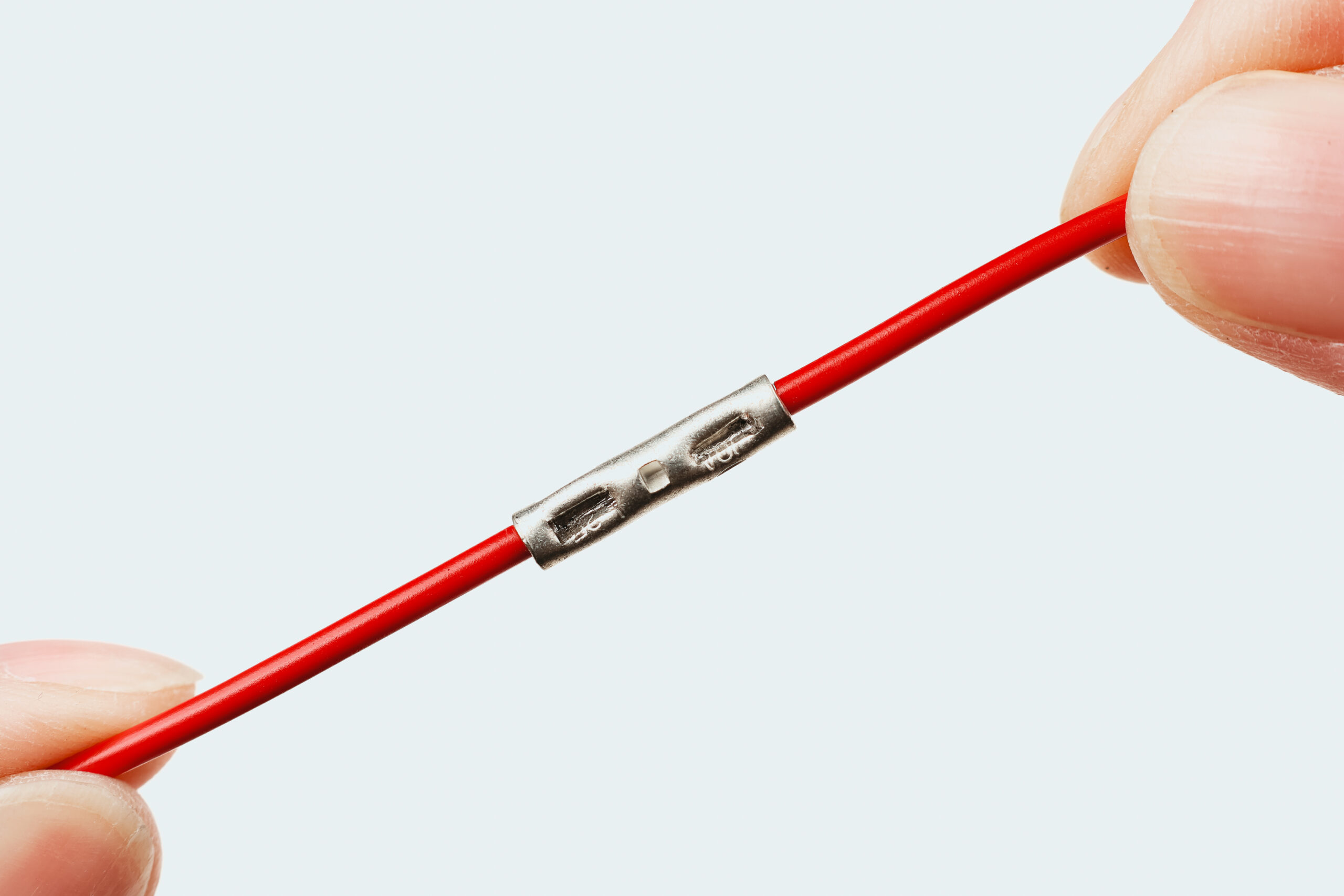

端子かしめの確認
両側の圧着できたら、軽く引っ張りコードが抜けないか確認してください。
しっかりとかしめられていない場合、接続不良だけでなく配線コードが抜けてショートする恐れがあります。
収縮チューブを被せる

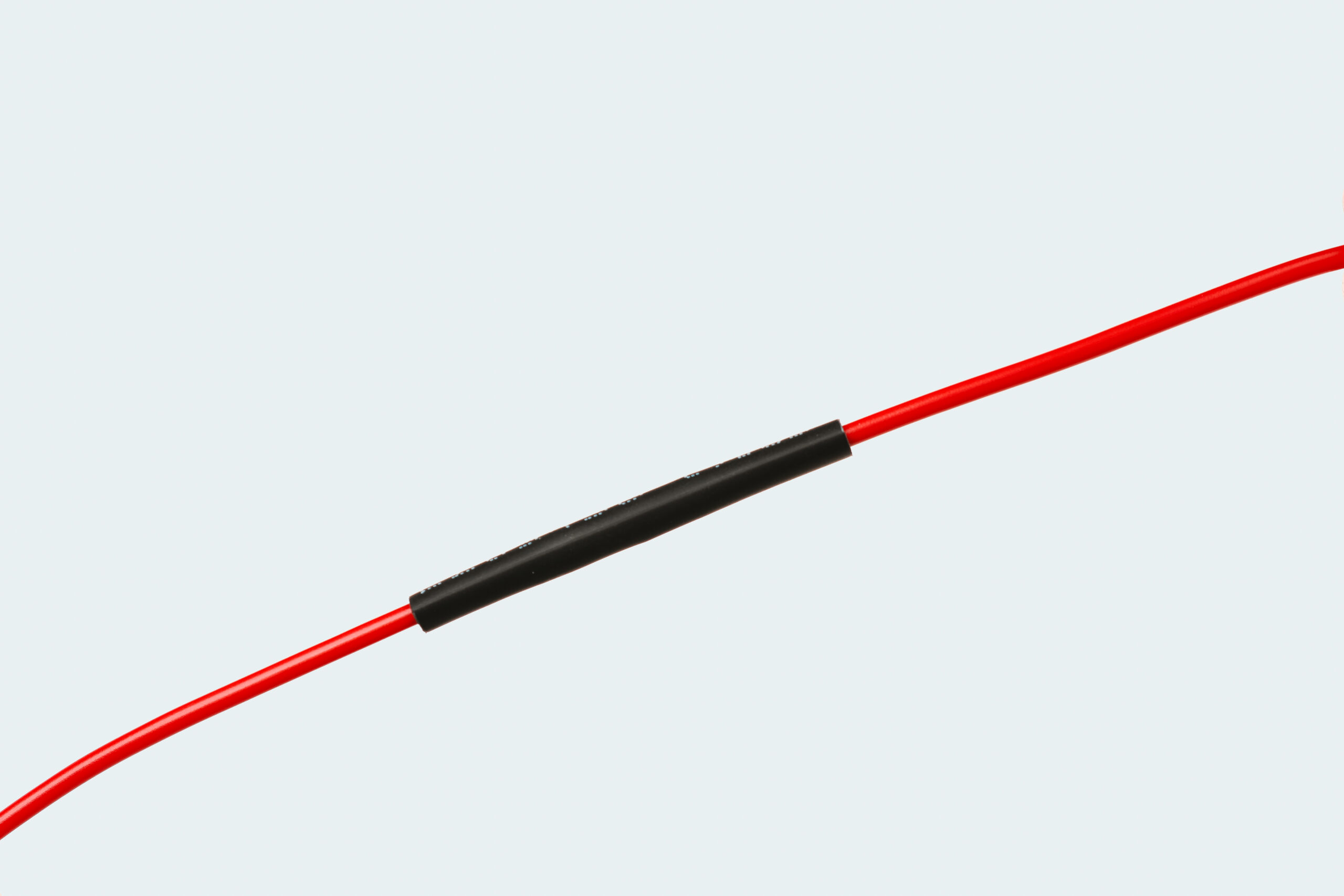

前もって通しておいた収縮チューブを、端子が真ん中になるように被せます。

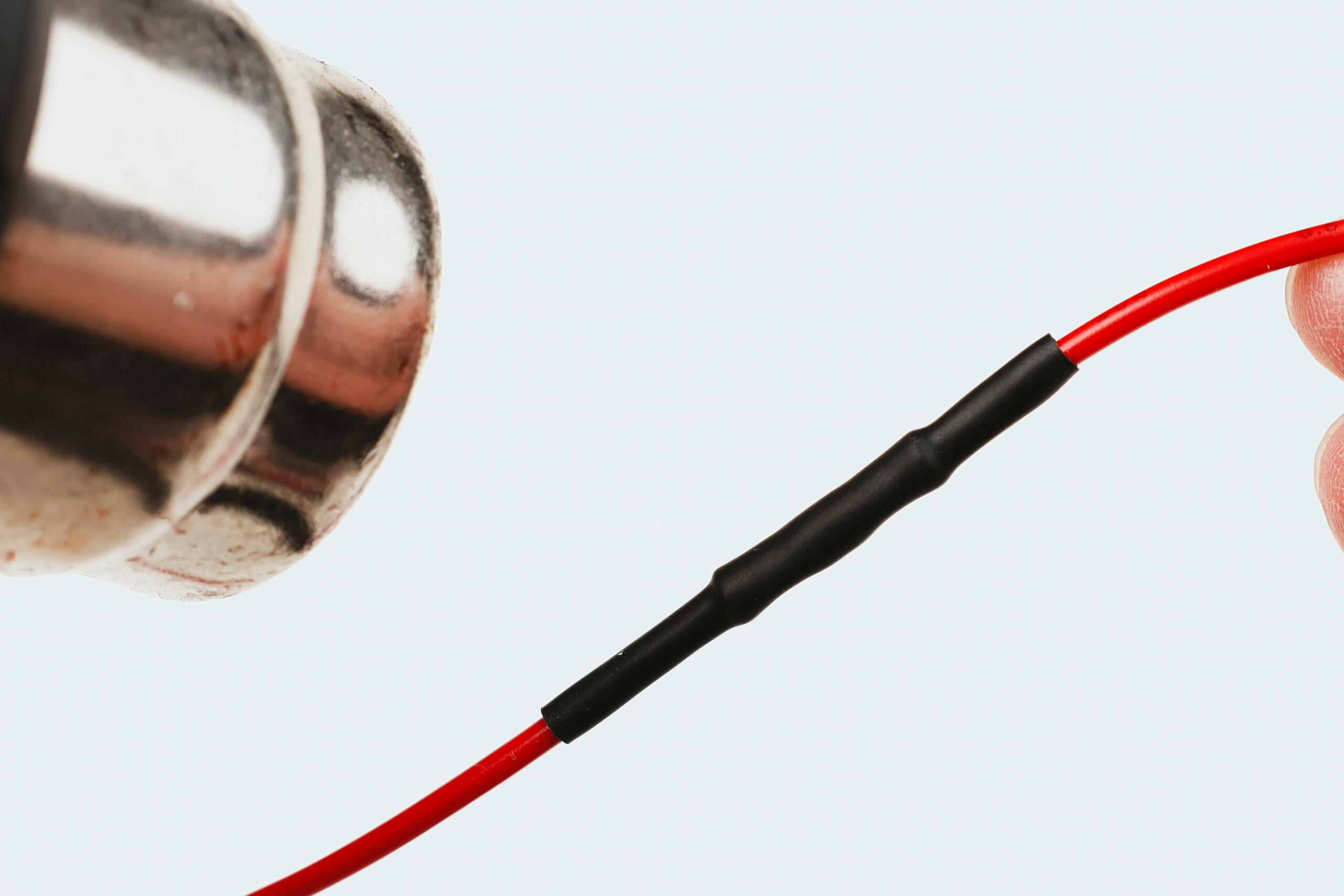

収縮チューブをヒートガンなどの熱で温め収縮させます。

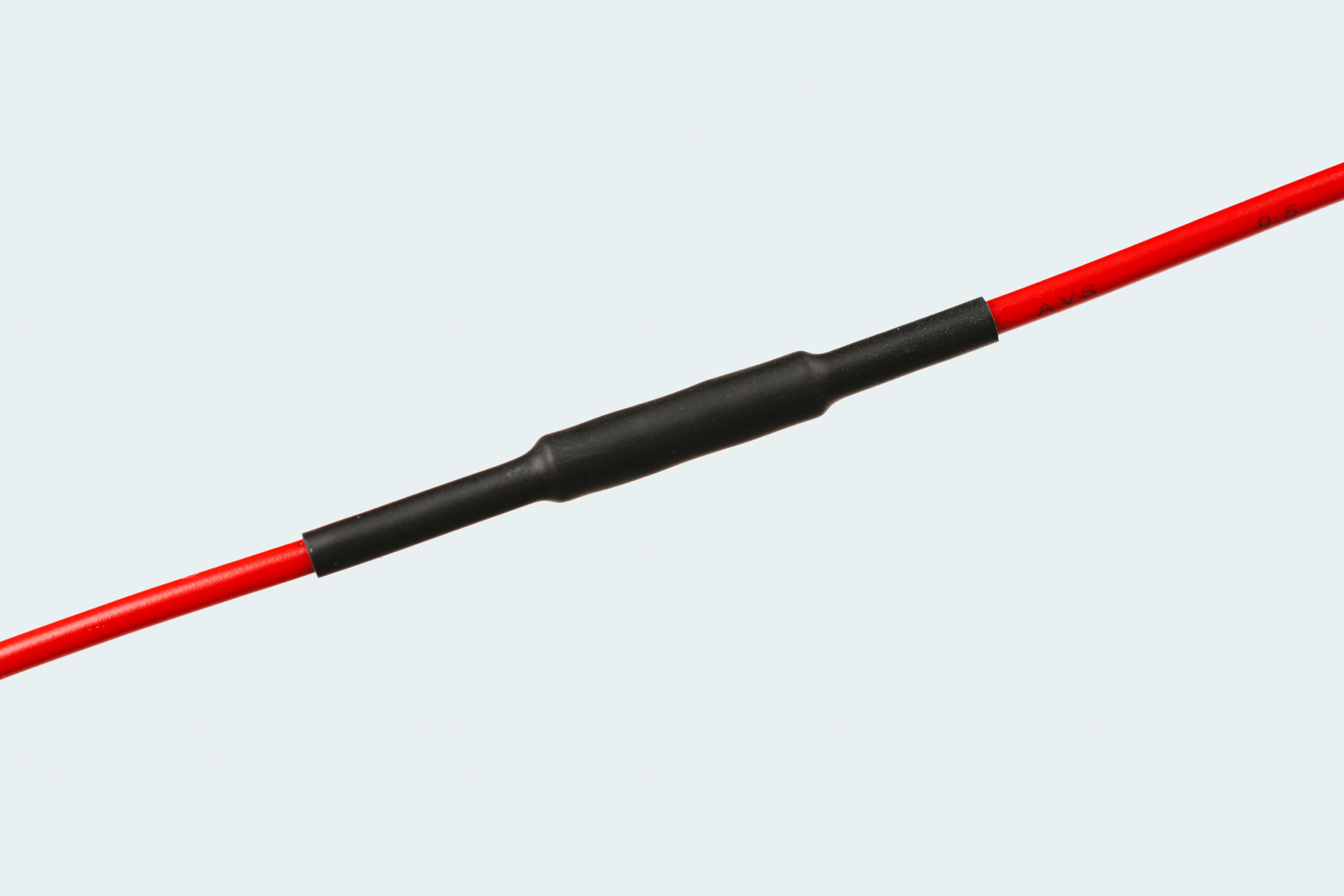

完成
